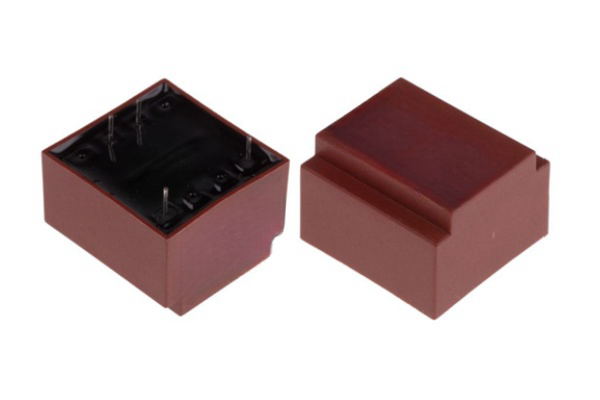

PCBトランスは、プリント回路基板(PCB)に直接取り付けるように設計されたトランスで、電力変換と絶縁のためのコンパクトで統合されたソリューションを提供します。これらのトランスは通常、低~中程度の電力アプリケーションで使用され、民生用電子機器から産業用制御機器まで、幅広い電子機器に搭載されています。PCBトランスは、PCBのレイアウト内に収まるように設計されているため、スペースが限られ、高度な統合が要求されるアプリケーションに最適です。これらのトランスは、昇圧、降圧、絶縁など、さまざまな目的に使用できます。PCBトランスは、信号絶縁や低電力DC-DCコンバータなどの低電圧アプリケーションでよく使用されます。通常、表面実装技術(SMT)またはスルーホール実装で設計されており、既存の回路基板レイアウトに簡単に統合できます。PCBトランスはコンパクトなため、スペースの最適化が重要な小型電子機器に最適です。さらに、これらのトランスは、特定のアプリケーション要件を満たすために、さまざまなコア材料と巻線構成でカスタマイズすることができ、設計と性能に柔軟性を提供します。.
