低電圧配電システムは、住宅、商業、工業用途における近代的な電気インフラの基幹です。電気エネルギーの安全かつ効率的な供給を保証する中核部品のひとつです、, 変圧器 は極めて重要な役割を担っています。本書は、低電圧システムの構造、機能、最適化戦略について解説し、読者が設計と応用の確かな基礎を身につけられることを保証します。.
低圧配電における変圧器の役割を理解する

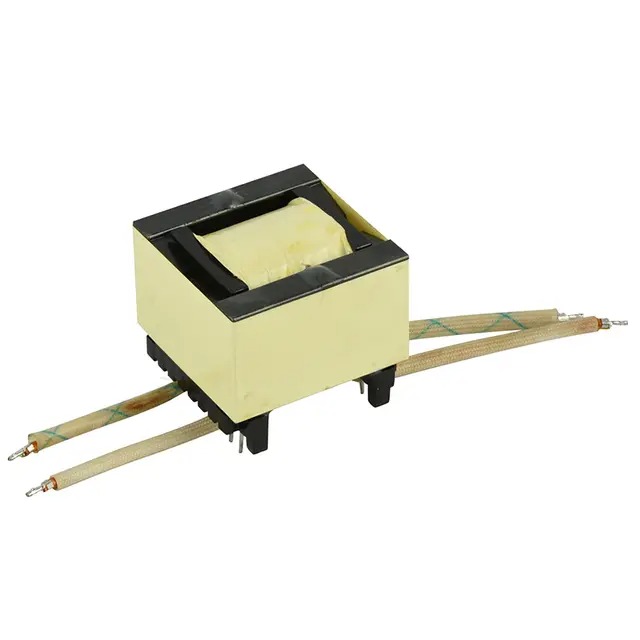

A 変流器 は、電磁誘導によって2つ以上の回路間で電気エネルギーの伝達を可能にする重要な電気機器である。低電圧配電システムでは、変圧器は主に、中電圧ネットワークから受け取った電圧を、通常120Vから480Vの範囲で、エンドユーザーアプリケーションにとって安全なレベルまで降圧するために使用される。.
典型的な設定は、変圧器が11kVや33kVなどの電圧をより低い値に変換する中電圧変電所の二次側から始まります。この低減は、運転の安全性、機器の寿命、システムの効率にとって極めて重要です。例えば、ほとんどの家電製品やオフィス機器は低電圧で動作するように設計されているため、中電圧や高電圧に直接さらされると損傷してしまいます。.
低電圧システムで使用される変圧器には、主に2つのタイプがある： ドライタイプ そして ゆにゅう. .乾式変圧器は、火災の安全性が懸念される屋内環境で一般的に採用されるのに対し、油入変圧器は、冷却能力が優れているため、屋外や大規模な用途で好まれる。.
変圧器は、基本的な電圧変換だけでなく、以下のことにも役立っている。 電圧調整、絶縁、負荷分散. .例えば絶縁変圧器は、回路を分離し、特に病院や研究所のような敏感な環境における感電のリスクを軽減する役割を果たします。.
トランスの効率は、低電圧システムにおいて重要な指標です。エネルギー効率を向上させるためには、熱による損失（I⊃2;R損失）と磁化電流を最小限に抑える必要があります。したがって、負荷需要、耐故障性、高調波歪みに基づいて適切な変圧器の仕様を選択することが、最適なシステム設計には不可欠です。.
一般的な低電圧配電システムの構成要素

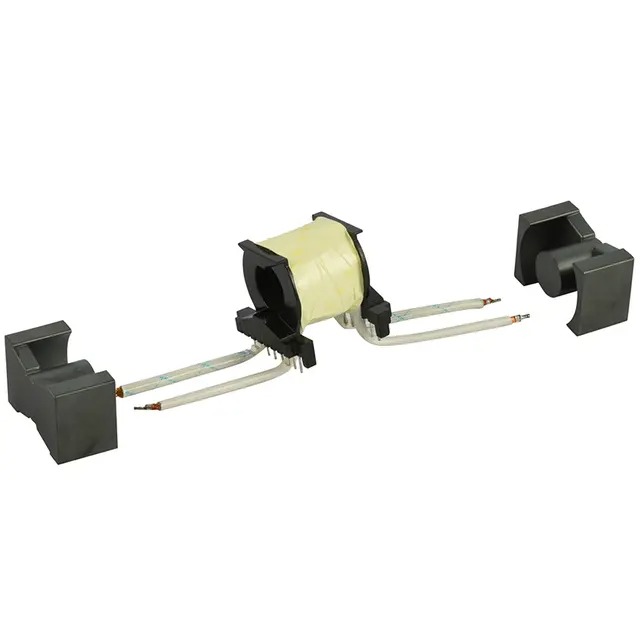

をよりよく理解する。 変流器 より広範な低電圧配電システムに統合するためには、電力を安全かつ効率的に供給するために連携する重要なコンポーネントを認識することが重要です。.
表：低圧配電システムの主な構成要素
| コンポーネント | 機能 |
|---|---|
| 変圧器 | 中／高電圧を使用可能な低電圧に降圧する |
| 開閉装置 | 電気機器の制御、保護、絶縁 |
| バスバー | 複数の発信回路に電力を分配 |
| サーキットブレーカー | 過負荷や短絡から保護するために電流の流れを遮断します。 |
| 配電盤 | 複数のサーキットブレーカーを収納し、分岐回路を接続 |
| 保護リレー | システム動作を監視し、障害発生時に保護装置を作動させる |
| 接地システム | 故障電流を大地に導くことで安全性を確保 |
| ロードセンター | 電化製品や機器に電力を供給する最終地点 |
このシステムの中心には変圧器があり、入力電圧を調整し、さらに配電に適した電圧にします。開閉装置とサーキット・ブレーカーは、過負荷や故障が発生した場合に電気供給を自動的に遮断し、機器と人員の両方を保護するために不可欠な役割を果たします。.
バスバーは通常、銅またはアルミニウム製で、電気に低抵抗の経路を提供し、効率的な配電を可能にします。接地システムは、見過ごされがちですが、感電や機器の損傷を防ぐために不可欠です。.
これらすべての要素は、変圧器の安定した電圧出力によって調整され、低電圧インフラにおけるかけがえのない資産となっている。.
低電圧システムの電圧クラスと安全基準
低電圧配電システムは通常、最大電圧に基づいて分類されます。最も一般的な電圧クラスは以下の通りです：
- 超低電圧（ELV）： AC50VまたはDC120V以下
- 低電圧（LV）： 50V～1000V ACまたは120V～1500V DC
この分類の中にある、, 変圧器 は、IEC 60076やANSI C57などの国内および国際規格への準拠を保証するように設計されています。これらの規格は、絶縁レベル、温度上昇、誘電体試験などのパラメータを規定しており、これらすべてが変圧器の安全性と信頼性に影響します。.
低電圧システムは、人間が最もアクセスしやすいシステムであるため、安全性は大きな関心事です。そのため、電気事故を防止する保護バリア、温度ヒューズ、サージ・プロテクタ、絶縁材を備えた機器を設計する必要があります。.
変圧器の配置も安全性に影響する。屋内 変圧器 は、耐火壁のある換気の良い部屋に設置し、メンテナンスのために十分なスペースを確保しなければならない。対照的に、屋外に設置する場合は、耐候性の筐体、フェンス、環境危険から保護するための接地システムが必要となる。.
さらに、過電流保護装置は慎重に調整する必要がある。変圧器のインピーダンスは短絡電流を制限する役割を果たすため、ブレーカのサイジングとリレーの設定に考慮する必要がある。.
低圧配電における一般的な変圧器構成
低圧変圧器にはいくつかの配線構成があり、それぞれ特定の負荷タイプやシステム要件に適している。最も一般的な2つの構成は Δ-Y型 そして ワイワイ.
デルタ・ワイ構成では、一次巻線はデルタ状に接続され、二次巻線はワイを形成する。この構成は、中性点を提供するために特に有用であり、線間負荷と線間中性点負荷の両方を可能にする。208Vと120Vの両方のサービスが必要な商業用建物に最適です。.
一方、ワイ・ワイ構成はシンプルだが、適切に接地されていないと電圧不均衡につながる可能性がある。特に注意しなければならないのは 高調波ひずみ, これはこれらのシステムで顕著で、過熱や変圧器寿命の低下につながる。.
もうひとつ重要なのは kファクター評価, これは、過熱せずに高調波電流を処理するトランスの能力を測定するものである。非線形負荷の多いデータセンターや工業用サイトの低圧変圧器には、性能の完全性を確保するため、より高いkファクター定格を装備する必要があります。.
適切な構成を選択することで、コストと信頼性を最適化しながら、システムがアプリケーションの電力品質ニーズを満たすことが保証されます。ミスマッチは、非効率、電力損失、あるいは危険な運転状態につながる可能性があります。.
低圧変圧器のトラブルシューティングとメンテナンス
変圧器は長期間の低メンテナンス運転用に設計されていますが、環境要因、過負荷状態、または製造上の欠陥により故障が発生することがあります。システムの完全性を維持するためには、定期的な検査とテストが不可欠です。.
変圧器に問題がある場合の一般的な兆候には、以下のようなものがある。 鼻歌, 過度の加熱, 油漏れ (油浸ユニット）、および 異常な電圧変動. .これらの症状は、内部絶縁不良、コアの飽和、または巻線の変形を示している可能性があります。.
予防保全には、以下を含むべきである：
- 赤外線サーモグラフィ ホットスポットを検出する
- 絶縁抵抗試験 メガオームメーター
- 変圧器の巻数比（TTR）試験
- 負荷分析および高調波歪み測定
変圧器とその周辺を清掃し、ほこりやごみを取り除くことは、過熱の防止に役立つ。屋外に設置する場合は、腐食、水の浸入、動物の侵入がないかチェックすることが重要です。さらに、接続部を締め付け、機械的な振動をチェックすることで、大きな故障を回避することができます。.
メンテナンスの行き届いた変圧器は、システムの信頼性を高めるだけでなく、安定した電力供給を確保することで、すべての下流機器の寿命を延ばすことにもつながります。.
低圧配電システムの変圧器に関するFAQ
低電圧システムにおけるトランスの主な機能は何ですか？
その主な役割は、中電圧または高電圧を、電気機器や電化製品が消費するための、より安全で使用可能な低電圧に降圧することである。.
室内で変圧器を使用できますか？
そうだ、, 乾式変圧器 は屋内用に特別に設計されており、難燃性で最小限のメンテナンスしか必要としない。.
変圧器の寿命は？
手入れの行き届いた 変流器 の間続くことがある。 20～30年, 負荷条件や環境要因による。.
低圧配電網における典型的な電圧レベルとは？
一般的な電圧レベル 120V、208V、230V、277V、480V, 地域や用途によって異なる。.
トランスの故障の原因は？
最も一般的な原因は 過負荷、絶縁破壊、メンテナンス不良、高調波 非線形負荷によって引き起こされる。.
結論
低圧配電システムは、精密さ、安全性、信頼性が要求される複雑なネットワークです。その中心にあるのが 変流器 トランスは、電力が適切な電圧、適切な量、最小限の損失で流れることを保証します。小規模な商業施設の設計であれ、大規模な産業施設の設計であれ、変圧器の選択、構成、メンテナンスを理解することは、堅牢な電気システムの鍵となります。.
適切な変圧器に投資し、戦略的なシステム計画と積極的なメンテナンスを組み合わせることで、ダウンタイムを大幅に削減し、エネルギー効率を向上させ、全体的な運用の安全性を高めることができます。エンジニア、施設管理者、電気技術者にとって、これらの原則をマスターすることは、単に有利なだけでなく、不可欠なことなのです。.
