Der LLC-Resonanzwandler ist zu einer der am häufigsten verwendeten Topologien in der modernen Leistungselektronik geworden, insbesondere bei Anwendungen mit hohem Wirkungsgrad und hoher Leistungsdichte. Das Herzstück dieser Topologie ist der LLC-Transformator, eine Komponente, die sich direkt auf die Systemleistung, Energieeffizienz und elektromagnetische Verträglichkeit auswirkt. Unabhängig davon, ob Sie ein Leistungsmodul für Server, Industriesysteme oder Ladegeräte für Elektrofahrzeuge entwickeln, ist die Auswahl des richtigen LLC-Transformators entscheidend, um langfristige Zuverlässigkeit und maximale Leistung zu gewährleisten.

Dieser Artikel führt Sie durch die wesentlichen Überlegungen zur Auswahl eines LLC-Transformators, der die Anforderungen Ihrer Stromversorgung erfüllt, mit Einblicken von Trafopsu, ein professioneller Anbieter von Lösungen für magnetische Komponenten für resonante Energiesysteme.

Die Rolle von LLC-Transformatoren verstehen

In einem LLC-Resonanzwandler ist der Transformator nicht nur für die Energieisolierung und -übertragung zuständig. Er ist ein integraler Bestandteil des Schwingkreises und arbeitet im Einklang mit der Resonanzinduktivität und dem Kondensator, um eine Nullspannungsschaltung (ZVS) zu erreichen. Im Gegensatz zu herkömmlichen Transformatoren muss der LLC-Transformator sorgfältig konstruiert werden, um eine bestimmte Streuinduktivität einzubeziehen oder mit ihr zusammenzuarbeiten, bei hohen Schaltfrequenzen effizient zu arbeiten und die thermische und elektrische Stabilität zu gewährleisten.

Warum die Auswahl des Transformators bei der LLC-Konstruktion wichtig ist

Ein nicht angepasster Transformator in einem LLC-Wandler kann zu mehreren kritischen Problemen führen: ineffiziente Leistungsumwandlung, erhöhte thermische Belastung, unerwünschte EMI-Emissionen und sogar Resonanzfehlanpassungen, die das System destabilisieren. Im Gegensatz dazu kann ein gut optimierter LLC-Transformator die Systemeffizienz auf über 94% steigern, den Temperaturanstieg reduzieren und die EMI-Filterung vereinfachen. Der richtige Transformator ist entscheidend für kompakte, zuverlässige und effiziente Stromversorgungsdesigns.

Leistungspegel und Lastbedingungen

Die Wahl des Transformators beginnt mit der Festlegung des Leistungspegels. Bei LLC-Wandlern reicht diese in der Regel von 200 W bis 1000 W. Es ist jedoch wichtig, die Spitzenlast, die Umgebungstemperatur und den Arbeitszyklus zu berücksichtigen. Trafopsu bietet zum Beispiel LLC-Transformatoren an, die für 500 W Leistung optimiert sind und einen breiteren Anwendungsbereich von 200 W bis 800 W abdecken. Diese sind ideal für den Einsatz in Server-Netzteilen, industriellen Stromversorgungssystemen und Schnelllademodulen.

Betriebsfrequenz und Kernverlust

LLC-Wandler arbeiten im Allgemeinen mit Schaltfrequenzen zwischen 70kHz und 150kHz. Das Magnetkernmaterial des Transformators muss in diesem Frequenzbereich geringe Verluste aufweisen, um einen hohen Wirkungsgrad und eine geringe Wärmeentwicklung zu gewährleisten. Materialien wie DMR95 oder PC95-Ferrite werden üblicherweise aufgrund ihrer günstigen magnetischen Eigenschaften bei hohen Frequenzen verwendet. Trafopsu integriert solche verlustarmen Materialien in seine Transformatorenkonstruktionen, um den Wirkungsgrad auch unter anspruchsvollen Lastbedingungen zu erhalten.

Auslegung der Streuinduktivität und Resonanzanpassung

Bei LLC-Designs ist die Streuinduktivität des Transformators kein unerwünschtes Nebenprodukt, sondern ein wesentlicher Bestandteil des Resonanzbehälters. Daher muss das Design des Transformators eine kontrollierte und konsistente Streuinduktivität bieten - typischerweise zwischen 4 und 10 Mikrohenries, je nach Anwendung. Trafopsu bietet integrierte Transformatorenkonstruktionen, bei denen die erforderliche Streuinduktivität in die Struktur selbst eingebaut ist, so dass keine externen Resonanzinduktoren erforderlich sind. Dies reduziert nicht nur die Anzahl der Komponenten und den Platz auf der Leiterplatte, sondern verbessert auch die Zuverlässigkeit und den Integrationsgrad des gesamten Leistungssystems.

Kerngeometrie und strukturelle Optionen

Die Kerngeometrie wirkt sich auf viele Transformatorparameter aus, z. B. auf die Leckeigenschaften, das thermische Verhalten und die Größe. Die in LLC-Transformatoranwendungen am häufigsten verwendeten Kerntypen sind ETD49, PQ50 und RM10. Für ultrakompakte und hochdichte Designs werden auch planare Kerne und kundenspezifische Ferritformen verwendet. Trafopsu bietet sowohl Standard- als auch kundenspezifische Kernkonfigurationen an, die es Ihnen ermöglichen, die Transformatorstruktur an Ihr spezifisches PCB-Layout und Ihre thermischen Anforderungen anzupassen.

Wärmemanagement in Hochleistungsdesigns

LLC-Transformatoren verarbeiten oft hohe Ströme und müssen die entstehende Wärme effektiv ableiten, um die Systemstabilität zu gewährleisten. Das thermische Design wird durch die Drahtstärke, die Wicklungsmethode, das Kernmaterial und die Gesamtstruktur beeinflusst. Trafopsu optimiert das Wicklungslayout und verwendet hochwertige Isolationsmaterialien, um Kern- und Kupferverluste zu minimieren und so einen geringen Temperaturanstieg und eine zuverlässige Langzeitleistung auch in geschlossenen oder lüfterlosen Systemen zu gewährleisten.

EMI-Überlegungen und Rauschunterdrückung

Transformatoren, die mit hohen Frequenzen arbeiten, können erhebliche elektromagnetische Störungen verursachen. Sorgfältige Konstruktionsstrategien wie die Optimierung der verteilten Kapazität, die mehrschichtige Abschirmung und die Verflechtung der Wicklungen tragen dazu bei, diese Auswirkungen zu mindern. Trafopsu setzt diese Techniken ein, um magnetische Komponenten mit hervorragender EMI-Leistung zu liefern, die Systemintegratoren dabei helfen, internationale EMV-Anforderungen zu erfüllen.

Spannungswerte und Sicherheitskonformität

Bei der Auswahl eines LLC-Transformators ist es wichtig sicherzustellen, dass er die relevanten Sicherheits- und Isolationsstandards wie UL 60950, IEC 60950 und EN 62368 erfüllt. Die magnetischen Komponenten von Trafopsu entsprechen den weltweiten Normen und bieten eine verstärkte Isolierung sowie ausreichende Kriech- und Luftstrecken für industrielle und verbrauchernahe Stromsysteme.

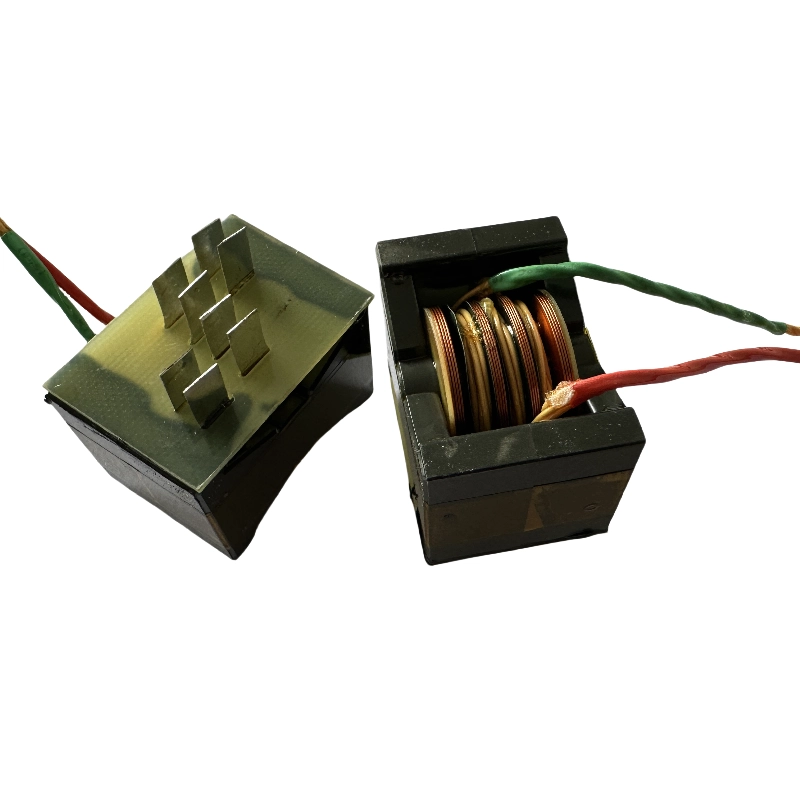

Strukturelle Konfigurationen für die Systembedürfnisse

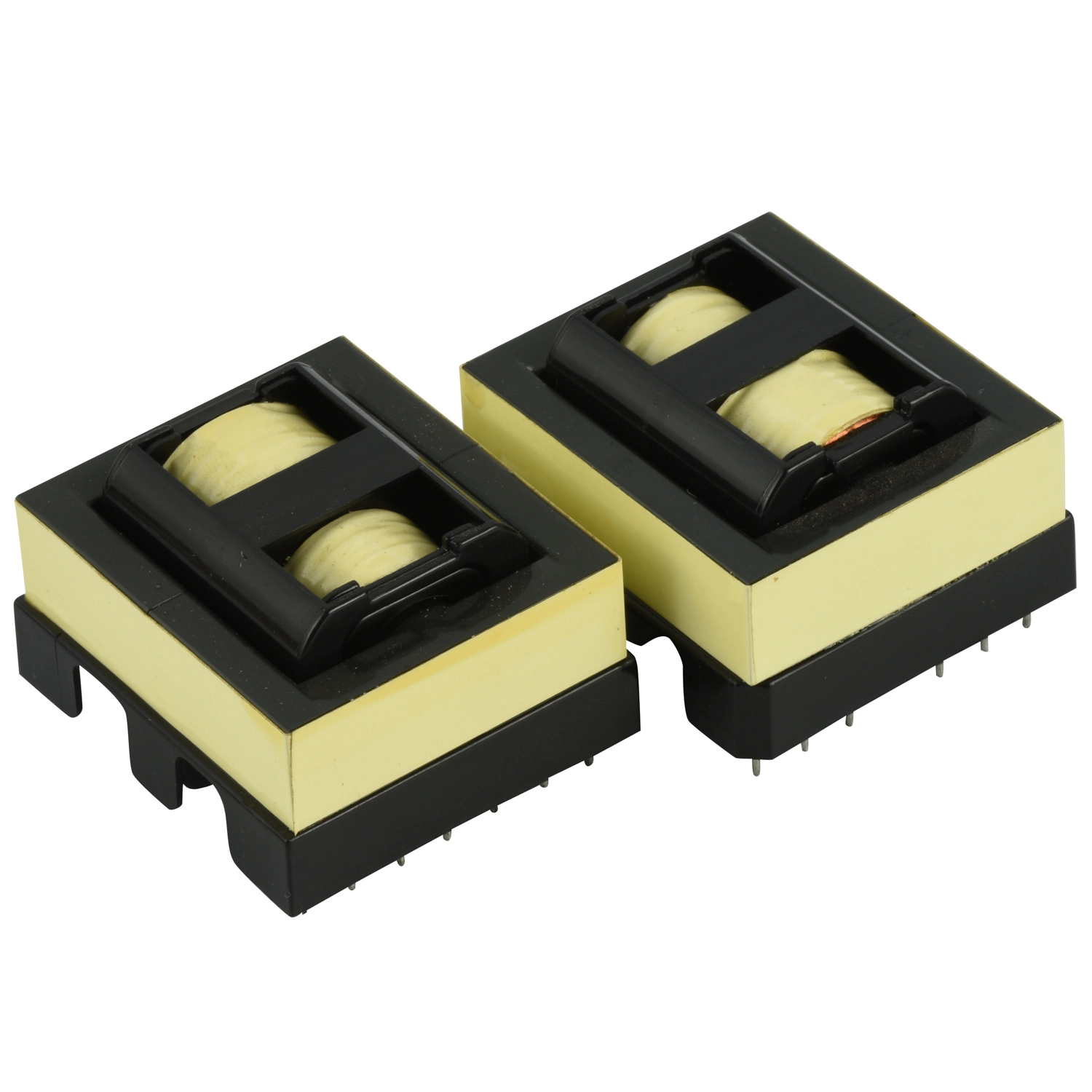

Abhängig von Ihren Designzielen - wie z.B. Größenbeschränkungen, Modularität oder thermische Anforderungen - können LC-Transformatoren in verschiedenen strukturellen Formen implementiert werden. Trafopsu unterstützt verschiedene Formate, darunter Einkern-Transformatoren mit integrierter Resonanzinduktivität, Doppelkern-Baugruppen, die Transformator und Induktivität trennen, sowie magnetisch integrierte Planarlösungen. Jede Konfiguration erfüllt spezifische Anforderungen in Bezug auf Leistungsdichte, Leckagekontrolle und Herstellbarkeit.

Technische Unterstützung für kundenspezifische Designs

Die Entwicklung eines leistungsstarken LLC-Transformators ist ein komplexer Prozess, der Simulation, Materialauswahl, Strukturmodellierung und Prototypentests umfasst. Trafopsu bietet umfassende technische Unterstützung, um Kunden in jeder Phase der Produktentwicklung zu helfen. Dazu gehören die Anpassung der elektrischen Schaltkreise, die magnetische Modellierung, thermische Simulationen und schnelles Prototyping. Das Team bietet auch Unterstützung bei globalen Sicherheitszertifizierungen, um die Markteinführung Ihres Produkts zu beschleunigen.

Warum Trafopsu für LLC-Transformatorlösungen wählen?

Trafopsu ist auf Lösungen für magnetische Hochfrequenzkomponenten spezialisiert, insbesondere für resonante Stromversorgungsanwendungen. Mit umfangreicher Erfahrung in LLC-Transformator Sie bieten zuverlässige und kosteneffiziente Lösungen, die den strengen Anforderungen der modernen Leistungselektronik gerecht werden. Ihre Transformatoren zeichnen sich durch einen hohen Wirkungsgrad, kontrollierbare Streuinduktivität, kompakte Strukturen und die Einhaltung internationaler Sicherheitsstandards aus.

Unabhängig davon, ob Sie eine Standardkomponente oder eine vollständig kundenspezifische Lösung benötigen, kann Trafopsu Transformatorenkonstruktionen anbieten, die die Systemleistung verbessern, die Entwicklungszeit verkürzen und eine stabile Produktionsqualität gewährleisten.

Sie können das gesamte Angebot an magnetischen Lösungen erkunden und technische Beratung anfordern, indem Sie die offizielle Website besuchen www.trafopsu.com.

Schlussfolgerung

Die Wahl des richtigen LLC-Transformator ist ausschlaggebend für den Erfolg eines jeden Resonanznetzteils. Sie wirkt sich auf alles aus, vom Wirkungsgrad und der thermischen Leistung bis hin zum EMI-Verhalten und der langfristigen Zuverlässigkeit. Durch sorgfältige Berücksichtigung von Leistungspegel, Frequenz, Streuinduktivität, thermischem Design und Kerngeometrie können Sie einen Transformator auswählen, der sowohl die funktionalen als auch die gesetzlichen Anforderungen erfüllt.

Für fachkundige Unterstützung und hochwertige LLC-Transformatorlösungen, Trafopsu ist ein zuverlässiger Partner für Entwickler von Stromversorgungssystemen weltweit. Das umfassende technische Fachwissen und das Engagement für Qualität helfen Ihnen, Ihr Stromversorgungsprojekt der nächsten Generation mit Zuversicht zu verwirklichen.
