O conversor ressonante LLC tornou-se uma das topologias mais amplamente adoptadas na eletrónica de potência moderna, especialmente em aplicações de alta eficiência e alta densidade de potência. No centro desta topologia está o transformador LLC, um componente que tem um impacto direto no desempenho do sistema, na eficiência energética e na compatibilidade electromagnética. Quer esteja a conceber um módulo de potência para servidores, sistemas industriais ou carregadores de veículos eléctricos, a seleção do transformador LLC adequado é fundamental para garantir a fiabilidade a longo prazo e o máximo rendimento.

Este artigo irá guiá-lo através das considerações essenciais para a escolha de um transformador LLC que satisfaça os requisitos da sua fonte de alimentação, com conhecimentos de Trafopsu, A empresa dedica-se ao fornecimento profissional de soluções de componentes magnéticos para sistemas de potência ressonante.

Compreender o papel dos transformadores LLC

Num conversor ressonante LLC, o transformador não é apenas responsável pelo isolamento e transferência de energia. É uma parte integrante do circuito ressonante e funciona em harmonia com o indutor ressonante e o condensador para alcançar a comutação de tensão zero (ZVS). Ao contrário dos transformadores tradicionais, o transformador LLC deve ser cuidadosamente concebido para incluir ou cooperar com uma indutância de fuga específica, funcionar eficientemente a frequências de comutação elevadas e manter a estabilidade térmica e eléctrica.

Porque é que a seleção do transformador é importante no projeto LLC

Um transformador incompatível num conversor LLC pode levar a vários problemas críticos: conversão de energia ineficiente, aumento do stress térmico, emissões EMI indesejadas e até mesmo incompatibilidades ressonantes que desestabilizam o sistema. Em contrapartida, um transformador LLC bem optimizado pode aumentar a eficiência do sistema para mais de 94%, reduzir o aumento da temperatura e simplificar a filtragem de EMI. O transformador certo é essencial para designs de energia compactos, fiáveis e eficientes.

Nível de potência e condições de carga

A escolha do transformador começa com a definição do nível de potência. Para os conversores LLC, este nível varia normalmente entre 200W e 1000W. No entanto, é importante ter em conta o pico de carga, a temperatura ambiente e o ciclo de funcionamento. Por exemplo, a Trafopsu fornece transformadores LLC optimizados para níveis de potência de 500W, cobrindo uma gama de aplicações mais vasta de 200W a 800W. Estes são ideais para utilização em fontes de alimentação de servidores, sistemas de energia industriais e módulos de carregamento rápido.

Frequência de funcionamento e perda de núcleo

Os conversores LLC funcionam geralmente com frequências de comutação entre 70kHz e 150kHz. O material do núcleo magnético do transformador deve apresentar baixas perdas nesta gama de frequências para garantir uma elevada eficiência e uma reduzida produção de calor. Materiais como as ferrites DMR95 ou PC95 são normalmente utilizados devido às suas caraterísticas magnéticas favoráveis a altas frequências. A Trafopsu incorpora estes materiais de baixa perda nos seus projectos de transformadores para manter a eficiência mesmo em condições de carga exigentes.

Conceção da indutância de fuga e correspondência de ressonância

Nos projectos LLC, a indutância de fuga do transformador não é um subproduto indesejado, mas um componente essencial do tanque ressonante. Por conseguinte, o projeto do transformador deve fornecer uma indutância de fuga controlada e consistente - normalmente entre 4 e 10 microhenries - dependendo da aplicação. A Trafopsu oferece projectos de transformadores integrados em que a indutância de fuga necessária é incorporada na própria estrutura, eliminando a necessidade de indutores ressonantes externos. Isto não só reduz o número de componentes e o espaço na placa de circuito impresso, como também melhora a fiabilidade e o nível de integração de todo o sistema de energia.

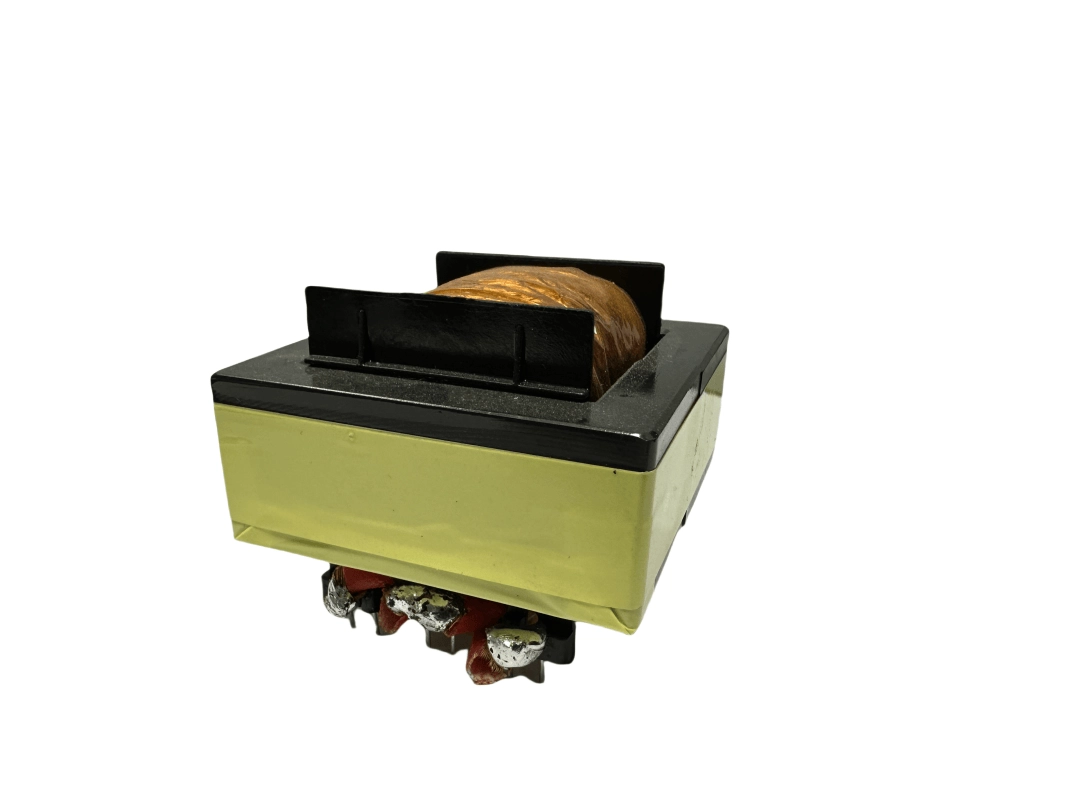

Geometria do núcleo e opções estruturais

A geometria do núcleo afecta muitos parâmetros do transformador, incluindo as caraterísticas de fuga, o comportamento térmico e o tamanho. Os tipos de núcleo mais comuns utilizados em aplicações de transformadores LLC são ETD49, PQ50 e RM10. Para projectos ultra-compactos e de alta densidade, são também utilizados núcleos planos e formas de ferrite personalizadas. A Trafopsu oferece configurações de núcleo padrão e personalizadas, permitindo-lhe adaptar a estrutura do transformador à disposição específica da sua placa de circuito impresso e aos seus requisitos térmicos.

Gestão térmica em projectos de alta potência

Os transformadores LLC lidam frequentemente com correntes elevadas e devem dissipar o calor resultante de forma eficaz para manter a estabilidade do sistema. A conceção térmica é influenciada pela bitola do fio, método de enrolamento, material do núcleo e estrutura geral. A Trafopsu optimiza a disposição dos enrolamentos e utiliza materiais de isolamento de alta qualidade para minimizar as perdas no núcleo e no cobre, garantindo um baixo aumento de temperatura e um desempenho fiável a longo prazo, mesmo em sistemas fechados ou sem ventoinha.

Considerações sobre EMI e redução de ruído

Os transformadores que funcionam a altas frequências podem introduzir interferências electromagnéticas significativas. Estratégias de conceção cuidadosas, como a otimização da capacitância distribuída, a blindagem multicamada e a intercalação de enrolamentos, ajudam a atenuar estes efeitos. A Trafopsu implementa estas técnicas para fornecer componentes magnéticos com excelente desempenho EMI, ajudando os integradores de sistemas a cumprir os requisitos internacionais de conformidade EMC.

Classificações de tensão e conformidade de segurança

Ao selecionar um transformador LLC, é importante garantir que este cumpre as normas de segurança e isolamento relevantes, tais como UL 60950, IEC 60950 e EN 62368. Os componentes magnéticos da Trafopsu estão em conformidade com as normas mundiais, proporcionando um isolamento reforçado e distâncias de fuga/desobstrução suficientes para sistemas eléctricos industriais e de consumo.

Configurações estruturais para satisfazer as necessidades do sistema

Dependendo dos objectivos do seu projeto - tais como restrições de tamanho, modularidade ou requisitos térmicos - os transformadores LC podem ser implementados em várias formas estruturais. A Trafopsu suporta vários formatos, incluindo transformadores de núcleo único com indutância ressonante integrada, conjuntos de núcleo duplo que separam o transformador e o indutor e soluções planares magnéticas integradas. Cada configuração serve necessidades específicas em termos de densidade de potência, controlo de fugas e capacidade de fabrico.

Suporte de engenharia para projetos personalizados

A conceção de um transformador LLC de elevado desempenho é um processo complexo que envolve simulação, seleção de materiais, modelação estrutural e ensaios de protótipos. A Trafopsu fornece apoio técnico completo para ajudar os clientes em todas as fases do desenvolvimento do produto. Isto inclui a correspondência de circuitos eléctricos, modelação magnética, simulações térmicas e prototipagem rápida. A sua equipa também oferece assistência com certificações de segurança globais para ajudar a acelerar o tempo de colocação do seu produto no mercado.

Porquê escolher a Trafopsu para soluções de transformadores LLC

A Trafopsu é especializada em soluções de componentes magnéticos de alta frequência, nomeadamente para aplicações de fontes de alimentação ressonantes. Com uma vasta experiência em Transformador LLC Com um design inovador, oferecem soluções fiáveis e económicas que satisfazem as rigorosas exigências da eletrónica de potência moderna. Os seus transformadores apresentam uma elevada eficiência, indutância de fuga controlável, estruturas compactas e conformidade com as normas de segurança internacionais.

Quer necessite de um componente padrão ou de uma solução totalmente personalizada, a Trafopsu pode fornecer projectos de transformadores que melhoram o desempenho do sistema, reduzem o tempo de desenvolvimento e garantem uma qualidade de produção estável.

Pode explorar a sua gama completa de soluções magnéticas e solicitar uma consulta técnica visitando o seu sítio Web oficial em www.trafopsu.com.

Conclusão

Escolher o melhor Transformador LLC é crucial para o sucesso de qualquer projeto de fonte de alimentação ressonante. Tem impacto em tudo, desde a eficiência e desempenho térmico ao comportamento EMI e fiabilidade a longo prazo. Ao considerar cuidadosamente o nível de potência, a frequência, a indutância de fuga, o design térmico e a geometria do núcleo, é possível selecionar um transformador que cumpra os requisitos funcionais e regulamentares.

Para suporte especializado e soluções de transformadores LLC de alta qualidade, Trafopsu destaca-se como um parceiro de confiança para os criadores de sistemas de energia em todo o mundo. A sua profunda experiência técnica e o seu compromisso com a qualidade podem ajudá-lo a dar vida ao seu projeto de fonte de alimentação da próxima geração com confiança.
