Przetwornica rezonansowa LLC stała się jedną z najczęściej stosowanych topologii w nowoczesnej energoelektronice, zwłaszcza w zastosowaniach o wysokiej sprawności i dużej gęstości mocy. Sercem tej topologii jest transformator LLC, komponent, który bezpośrednio wpływa na wydajność systemu, efektywność energetyczną i kompatybilność elektromagnetyczną. Niezależnie od tego, czy projektujesz moduł zasilania dla serwerów, systemów przemysłowych czy ładowarek pojazdów elektrycznych, wybór odpowiedniego transformatora LLC ma kluczowe znaczenie dla zapewnienia długoterminowej niezawodności i maksymalnej wydajności.

Ten artykuł poprowadzi Cię przez podstawowe kwestie związane z wyborem transformatora LLC, który spełnia wymagania Twojego zasilacza, wraz ze spostrzeżeniami od Trafopsu, profesjonalny dostawca rozwiązań w zakresie komponentów magnetycznych dla rezonansowych systemów zasilania.

Zrozumienie roli transformatorów LLC

W konwerterze rezonansowym LLC transformator odpowiada nie tylko za izolację i transfer energii. Jest on integralną częścią obwodu rezonansowego i działa w harmonii z cewką rezonansową i kondensatorem, aby osiągnąć przełączanie przy zerowym napięciu (ZVS). W przeciwieństwie do tradycyjnych transformatorów, transformator LLC musi być starannie zaprojektowany, aby zawierał lub współpracował z określoną indukcyjnością upływu, działał wydajnie przy wysokich częstotliwościach przełączania oraz utrzymywał stabilność termiczną i elektryczną.

Dlaczego wybór transformatora ma znaczenie w projektowaniu LLC

Niedopasowany transformator w konwerterze LLC może prowadzić do kilku krytycznych problemów: nieefektywnej konwersji mocy, zwiększonego obciążenia termicznego, niepożądanych emisji EMI, a nawet rezonansowych niedopasowań, które destabilizują system. W przeciwieństwie do tego, dobrze zoptymalizowany transformator LLC może zwiększyć wydajność systemu powyżej 94%, zmniejszyć wzrost temperatury i uprościć filtrowanie EMI. Odpowiedni transformator jest niezbędny dla kompaktowych, niezawodnych i wydajnych projektów zasilania.

Poziom mocy i warunki obciążenia

Wybór transformatora rozpoczyna się od określenia poziomu mocy. W przypadku konwerterów LLC zazwyczaj wynosi on od 200 W do 1000 W. Ważne jest jednak uwzględnienie obciążenia szczytowego, temperatury otoczenia i cyklu pracy. Przykładowo, Trafopsu oferuje transformatory LLC zoptymalizowane dla poziomów mocy 500W, obejmujące szerszy zakres zastosowań od 200W do 800W. Są one idealne do stosowania w zasilaczach serwerowych, przemysłowych systemach zasilania i modułach szybkiego ładowania.

Częstotliwość pracy i straty rdzenia

Przetwornice LLC działają zazwyczaj przy częstotliwościach przełączania od 70 kHz do 150 kHz. Materiał rdzenia magnetycznego transformatora musi wykazywać niskie straty w tym zakresie częstotliwości, aby zapewnić wysoką sprawność i ograniczone wytwarzanie ciepła. Materiały takie jak ferryty DMR95 lub PC95 są powszechnie stosowane ze względu na ich korzystne właściwości magnetyczne przy wysokich częstotliwościach. Trafopsu wykorzystuje takie niskostratne materiały w swoich projektach transformatorów, aby utrzymać wydajność nawet w wymagających warunkach obciążenia.

Projektowanie indukcyjności upływu i dopasowanie rezonansowe

W konstrukcjach LLC indukcyjność upływu transformatora nie jest niepożądanym produktem ubocznym, ale istotnym elementem zbiornika rezonansowego. Dlatego też konstrukcja transformatora musi zapewniać kontrolowaną i stałą indukcyjność upływu - zwykle od 4 do 10 mikrohenrów - w zależności od zastosowania. Trafopsu oferuje zintegrowane konstrukcje transformatorów, w których wymagana indukcyjność upływu jest wbudowana w samą strukturę, eliminując potrzebę stosowania zewnętrznych cewek rezonansowych. Nie tylko zmniejsza to liczbę komponentów i przestrzeń na płytce drukowanej, ale także poprawia niezawodność i poziom integracji całego systemu zasilania.

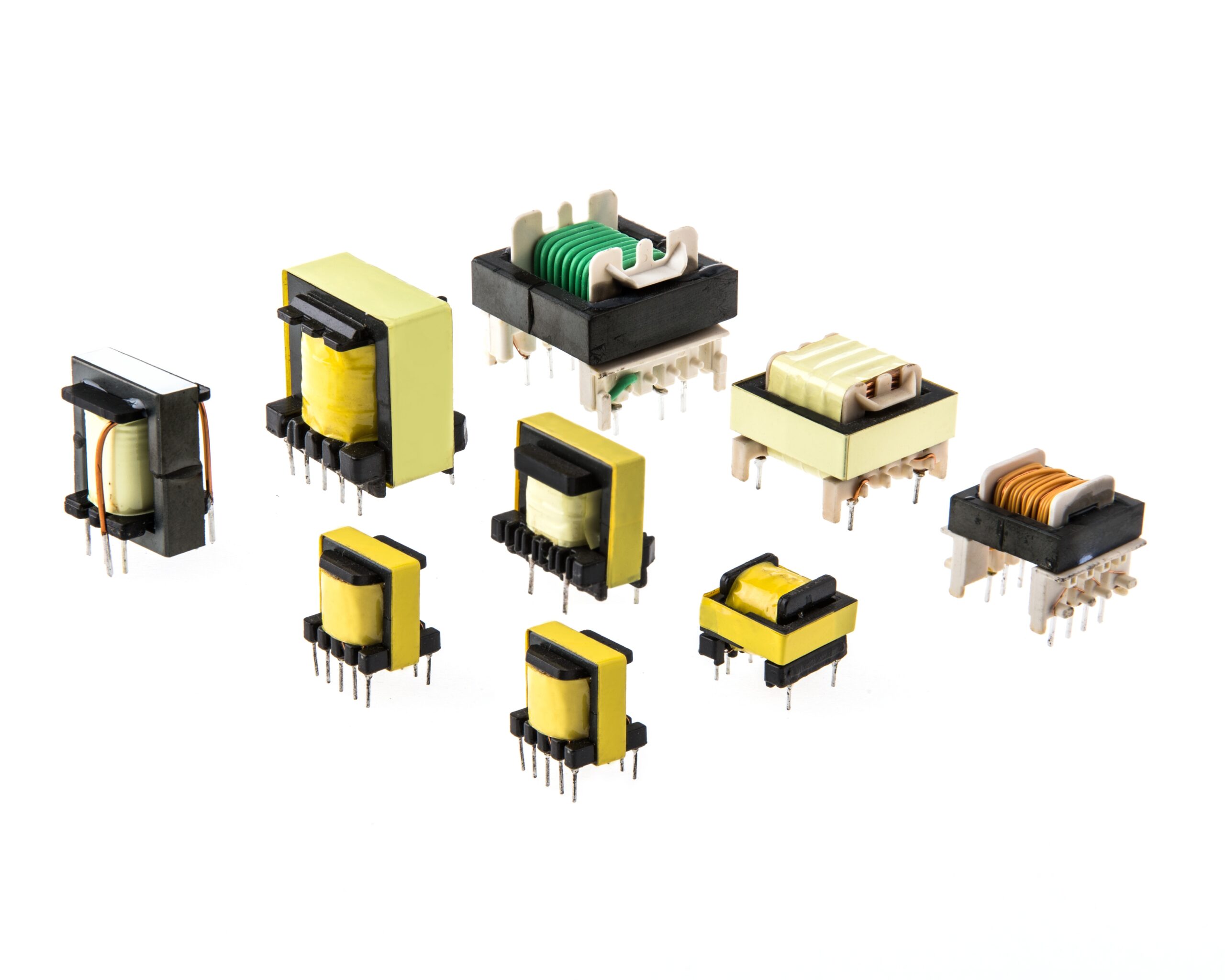

Geometria rdzenia i opcje strukturalne

Geometria rdzenia wpływa na wiele parametrów transformatora, w tym charakterystykę upływu, zachowanie termiczne i rozmiar. Najpopularniejszymi typami rdzeni stosowanymi w transformatorach LLC są ETD49, PQ50 i RM10. W przypadku ultrakompaktowych konstrukcji o dużej gęstości stosuje się również rdzenie planarne i niestandardowe kształty ferrytowe. Trafopsu oferuje zarówno standardowe, jak i niestandardowe konfiguracje rdzeni, co pozwala dostosować strukturę transformatora do konkretnego układu PCB i wymagań termicznych.

Zarządzanie ciepłem w projektach dużej mocy

Transformatory LLC często obsługują wysokie prądy i muszą skutecznie rozpraszać powstające ciepło, aby utrzymać stabilność systemu. Konstrukcja termiczna zależy od grubości drutu, metody nawijania, materiału rdzenia i ogólnej struktury. Trafopsu optymalizuje układy uzwojeń i wykorzystuje wysokiej jakości materiały izolacyjne, aby zminimalizować straty rdzenia i miedzi, zapewniając niski wzrost temperatury i niezawodną długoterminową wydajność nawet w systemach zamkniętych lub bez wentylatora.

Uwagi dotyczące zakłóceń elektromagnetycznych i redukcji szumów

Transformatory pracujące przy wysokich częstotliwościach mogą wprowadzać znaczące zakłócenia elektromagnetyczne. Staranne strategie projektowe, takie jak optymalizacja pojemności rozproszonej, wielowarstwowe ekranowanie i przeplatanie uzwojeń, pomagają złagodzić te efekty. Trafopsu wdraża te techniki, aby dostarczać komponenty magnetyczne o doskonałej wydajności EMI, pomagając integratorom systemów spełniać międzynarodowe wymagania dotyczące zgodności EMC.

Wartości znamionowe napięcia i zgodność z normami bezpieczeństwa

Przy wyborze transformatora LLC ważne jest, aby upewnić się, że spełnia on odpowiednie normy bezpieczeństwa i izolacji, takie jak UL 60950, IEC 60950 i EN 62368. Komponenty magnetyczne Trafopsu są zgodne z globalnymi standardami, zapewniając wzmocnioną izolację i wystarczające odległości pełzania/odstępu zarówno dla przemysłowych, jak i konsumenckich systemów zasilania.

Konfiguracje strukturalne spełniające potrzeby systemu

W zależności od celów projektowych - takich jak ograniczenia rozmiaru, modułowość lub wymagania termiczne - transformatory LLC mogą być realizowane w kilku formach strukturalnych. Trafopsu obsługuje różne formaty, w tym transformatory jednordzeniowe ze zintegrowaną indukcyjnością rezonansową, zespoły dwurdzeniowe oddzielające transformator i cewkę indukcyjną oraz zintegrowane magnetyczne rozwiązania planarne. Każda konfiguracja spełnia określone potrzeby w zakresie gęstości mocy, kontroli wycieków i możliwości produkcji.

Wsparcie inżynieryjne dla projektów niestandardowych

Projektowanie wysokowydajnego transformatora LLC to złożony proces obejmujący symulację, dobór materiałów, modelowanie strukturalne i testowanie prototypów. Trafopsu zapewnia pełne wsparcie techniczne, aby pomóc klientom na każdym etapie rozwoju produktu. Obejmuje to dopasowanie obwodu elektrycznego, modelowanie magnetyczne, symulacje termiczne i szybkie prototypowanie. Zespół Trafopsu oferuje również pomoc w uzyskaniu globalnych certyfikatów bezpieczeństwa, aby przyspieszyć wprowadzenie produktu na rynek.

Dlaczego warto wybrać Trafopsu dla rozwiązań transformatorowych LLC?

Trafopsu specjalizuje się w rozwiązaniach komponentów magnetycznych wysokiej częstotliwości, w szczególności do zastosowań w zasilaczach rezonansowych. Dzięki bogatemu doświadczeniu w Transformator LLC Oferują niezawodne i ekonomiczne rozwiązania, które spełniają rygorystyczne wymagania nowoczesnej elektroniki mocy. Ich transformatory charakteryzują się wysoką sprawnością, kontrolowaną indukcyjnością upływu, zwartą konstrukcją i zgodnością z międzynarodowymi normami bezpieczeństwa.

Niezależnie od tego, czy potrzebujesz standardowego komponentu, czy w pełni spersonalizowanego rozwiązania, Trafopsu może dostarczyć projekty transformatorów, które poprawiają wydajność systemu, skracają czas projektowania i zapewniają stabilną jakość produkcji.

Możesz zapoznać się z pełną gamą ich rozwiązań magnetycznych i poprosić o konsultację techniczną, odwiedzając ich oficjalną stronę internetową pod adresem www.trafopsu.com.

Wnioski

Wybór właściwego Transformator LLC ma kluczowe znaczenie dla sukcesu każdego projektu zasilacza rezonansowego. Wpływa na wszystko, od sprawności i wydajności termicznej po zachowanie EMI i długoterminową niezawodność. Starannie rozważając poziom mocy, częstotliwość, indukcyjność upływu, konstrukcję termiczną i geometrię rdzenia, można wybrać transformator spełniający zarówno wymagania funkcjonalne, jak i regulacyjne.

Wsparcie ekspertów i wysokiej jakości rozwiązania transformatorowe LLC, Trafopsu wyróżnia się jako zaufany partner dla twórców systemów zasilania na całym świecie. Ich głęboka wiedza techniczna i zaangażowanie w jakość mogą pomóc w realizacji projektu zasilania nowej generacji.
