LLC共振コンバータは、現代のパワーエレクトロニクス、特に高効率で高電力密度のアプリケーションにおいて、最も広く採用されているトポロジーの1つとなっている。このトポロジーの中心にあるLLCトランスは、システム性能、エネルギー効率、および電磁両立性に直接影響するコンポーネントです。サーバー、産業用システム、電気自動車充電器のいずれのパワーモジュールを設計する場合でも、適切なLLCトランスを選択することは、長期的な信頼性と最大出力を確保する上で非常に重要です。.

この記事では、電源の要件を満たすLLCトランスを選択するための重要な考慮事項について、以下の見識に基づいて説明します。 トラフォプス, 共振電源システム用磁気部品ソリューションの専門プロバイダー。.

LLCトランスの役割を理解する

LLC共振コンバーターでは、トランスはエネルギーの絶縁と伝達を担うだけではありません。それは共振回路の不可欠な部分であり、ゼロ電圧スイッチング（ZVS）を達成するために共振インダクタとコンデンサと調和して動作する。従来のトランスとは異なり、LLCトランスは特定のリーケージ・インダクタンスを含むか協力し、高いスイッチング周波数で効率的に動作し、熱的・電気的安定性を維持するよう慎重に設計されなければならない。.

LLC設計においてトランスの選択が重要な理由

LLCコンバータのトランスの不整合は、非効率的な電力変換、熱ストレスの増大、不要なEMI放射、さらにはシステムを不安定にする共振不整合など、いくつかの重大な問題につながる可能性があります。対照的に、最適化されたLLCトランスは、システム効率を94%以上に押し上げ、温度上昇を抑え、EMIフィルタリングを簡素化することができます。適切なトランスは、コンパクトで信頼性が高く、効率的な電源設計に不可欠です。.

パワーレベルと負荷条件

トランスの選択は、パワーレベルを定義することから始まります。LLCコンバーターの場合、これは通常200Wから1000Wの範囲である。ただし、ピーク負荷、周囲温度、デューティサイクルを考慮することが重要です。例えば、Trafopsuは500Wの電力レベルに最適化されたLLCトランスを提供しており、200Wから800Wまでの幅広いアプリケーションをカバーしています。これらはサーバー電源、産業用電源システム、急速充電モジュールでの使用に最適です。.

動作周波数とコアロス

LLCコンバーターは一般に、70kHzから150kHzのスイッチング周波数で動作する。トランスの磁心材料は、高い効率と発熱の低減を保証するために、この周波数範囲で低損失を示さなければならない。DMR95やPC95フェライトのような材料は、高周波で有利な磁気特性を持つため、一般的に使用されています。Trafopsuは、厳しい負荷条件下でも効率を維持するために、このような低損失材料をトランス設計に組み込んでいます。.

リーケージ・インダクタンス設計と共振マッチング

LLC設計では、トランスのリーケージ・インダクタンスは不要な副産物ではなく、共振タンクの不可欠な構成要素です。そのため、トランスの設計では、制御された一貫したリーケージ・インダクタンス（通常、用途に応じて4～10マイクロヘンリー）を提供する必要があります。Trafopsuは、必要なリーケージインダクタンスが構造自体に組み込まれており、外付けの共振インダクタが不要な一体型トランス設計を提供しています。これにより、部品点数とPCBスペースが削減されるだけでなく、電源システム全体の信頼性と統合レベルが向上します。.

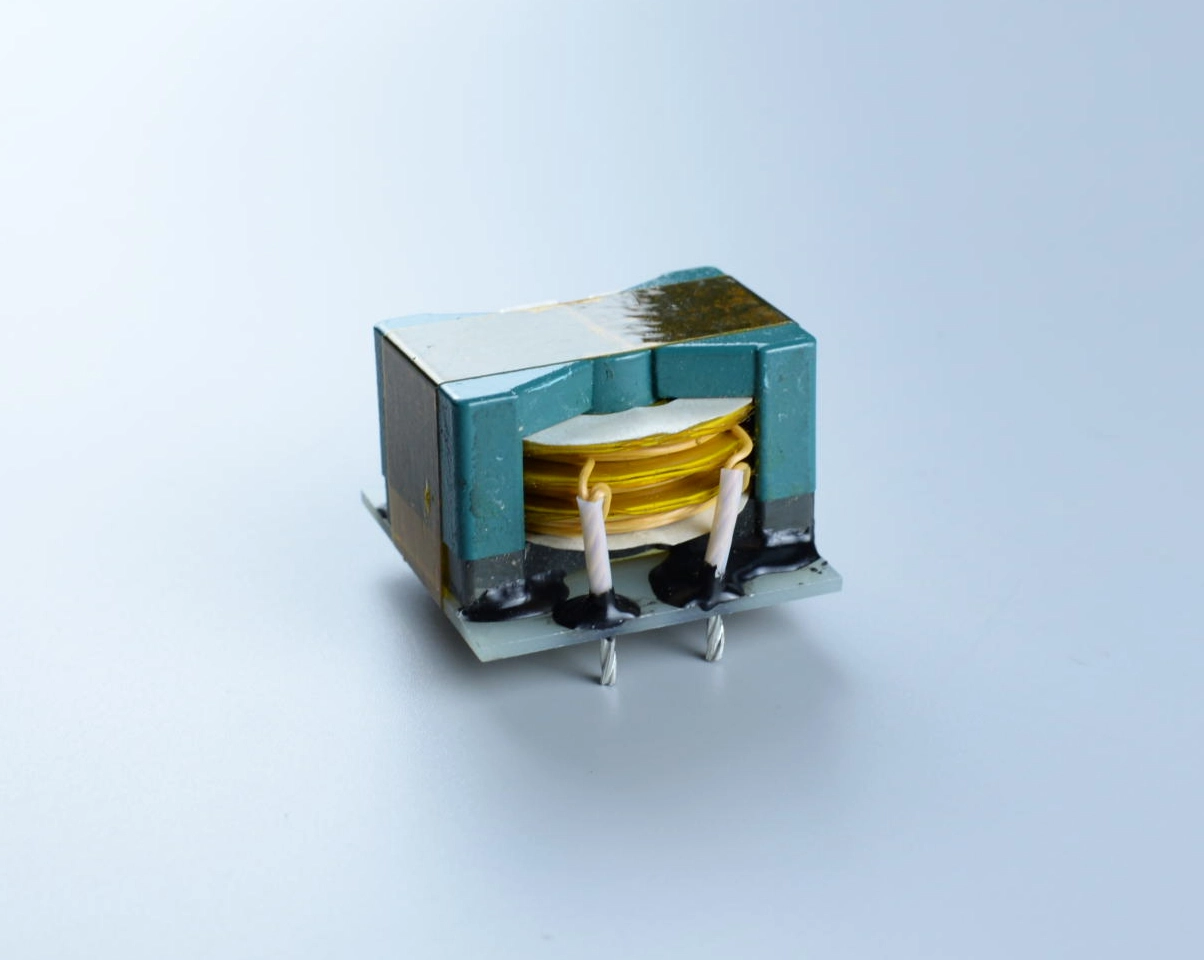

コア・ジオメトリーと構造オプション

コアの形状は、漏れ特性、熱挙動、サイズなど、多くの変圧器パラメータに影響する。LLCトランス・アプリケーションで最も一般的に使用されるコア・タイプは、ETD49、PQ50、およびRM10である。超小型・高密度設計には、プレーナーコアやカスタムフェライト形状も採用されています。Trafopsuは、標準およびカスタマイズされたコア構成の両方を提供しており、特定のPCBレイアウトと熱要件に合わせてトランス構造を調整することができます。.

ハイパワー設計における熱管理

LLCトランスは大電流を扱うことが多く、システムの安定性を維持するためには、その結果生じる熱を効果的に放散する必要がある。熱設計は、ワイヤーゲージ、巻線方法、コア材料、および全体的な構造に影響されます。Trafopsuは巻線レイアウトを最適化し、高品質の絶縁材を使用してコアと銅の損失を最小限に抑え、密閉型システムやファンレスシステムでも低い温度上昇と信頼性の高い長期性能を保証します。.

EMIへの配慮とノイズ低減

高周波で動作する変圧器は、大きな電磁干渉を引き起こす可能性があります。分散キャパシタンスの最適化、多層シールド、巻線インターリーブなどの慎重な設計戦略は、これらの影響を軽減するのに役立ちます。Trafopsuはこれらの技術を導入し、優れたEMI性能を持つ磁気部品を提供することで、システムインテグレータが国際的なEMCコンプライアンス要件を満たすのを支援します。.

定格電圧と安全規格

LLCトランスを選択する際には、UL 60950、IEC 60950、EN 62368などの関連する安全規格や絶縁規格に適合していることを確認することが重要です。Trafopsuの磁性部品は、グローバル規格に準拠しており、産業用および民生用の両方の電力システムに対して、強化絶縁と十分な沿面/クリアランス距離を提供します。.

システム・ニーズを満たす構造構成

LLCトランスは、サイズ制約、モジュール性、熱要件など、お客様の設計目標に応じて、いくつかの構造形態で実装することができます。Trafopsuは、共振インダクタンスを内蔵したシングルコアトランス、トランスとインダクタを分離したデュアルコアアセンブリー、および磁気集積平面ソリューションなど、さまざまな形式をサポートしています。各構成は、電力密度、リーク制御、製造性などの点で特定のニーズに対応しています。.

カスタム設計のエンジニアリング・サポート

高性能LLCトランスの設計は、シミュレーション、材料選定、構造モデリング、プロトタイプテストを含む複雑なプロセスです。Trafopsuは、製品開発の各段階を通じてお客様を支援するため、全面的な技術サポートを提供しています。これには、電気回路のマッチング、磁気モデリング、熱シミュレーション、迅速な試作などが含まれます。また、Trafopsuのチームは、お客様の製品の市場投入までの時間を短縮するために、グローバルな安全性認証に関する支援も提供しています。.

LLC変圧器ソリューションにTrafopsuを選ぶ理由

トラフォプスは、特に共振電源アプリケーション向けの高周波磁気部品ソリューションを専門としています。以下の分野で豊富な経験を有しています。 LLCトランス の設計により、現代のパワーエレクトロニクスの厳しい要求を満たす、信頼性が高く費用対効果の高いソリューションを提供します。同社のトランスは、高効率、制御可能な漏れインダクタンス、コンパクトな構造、国際安全規格への準拠を特長としています。.

トラフォプスは、標準部品から完全カスタマイズソリューションまで、システム性能を向上させ、開発時間を短縮し、安定した生産品質を確保するトランス設計を提供します。.

同社の公式ウェブサイトでは、磁気ソリューションの全製品をご覧いただけるほか、技術的なご相談も承っております。 www.trafopsu.com.

結論

正しい選択 LLCトランス は、共振電源設計の成功にとって極めて重要です。それは、効率や熱性能からEMIの挙動や長期信頼性まで、すべてに影響します。電力レベル、周波数、リーケージ・インダクタンス、熱設計、コア形状を慎重に検討することで、機能要件と規制要件の両方を満たすトランスを選択することができます。.

専門家のサポートと高品質のLLC変圧器ソリューションのために、, トラフォプス は、世界中の電源システム開発者にとって信頼できるパートナーとして際立った存在です。その深い技術的専門知識と品質へのこだわりは、お客様の次世代電源プロジェクトを自信を持って実現するお手伝いをいたします。.
