LLC rezonans dönüştürücü, modern güç elektroniğinde, özellikle de yüksek verimli ve yüksek güç yoğunluklu uygulamalarda en yaygın olarak benimsenen topolojilerden biri haline gelmiştir. Bu topolojinin merkezinde, sistem performansını, enerji verimliliğini ve elektromanyetik uyumluluğu doğrudan etkileyen bir bileşen olan LLC transformatörü yer alır. İster sunucular, ister endüstriyel sistemler veya elektrikli araç şarj cihazları için bir güç modülü tasarlıyor olun, doğru LLC transformatörünü seçmek uzun vadeli güvenilirlik ve maksimum çıkış sağlamak için kritik öneme sahiptir.
Bu makale, güç kaynağınızın gereksinimlerini karşılayan bir LLC transformatörü seçerken dikkat etmeniz gereken temel hususlar konusunda size rehberlik edecektir. Trafopsu, Rezonans güç sistemleri için manyetik bileşen çözümleri sunan profesyonel bir tedarikçidir.
LLC Transformatörlerinin Rolünü Anlamak
Bir LLC rezonans dönüştürücüde transformatör sadece enerji izolasyonu ve transferinden sorumlu değildir. Rezonans devresinin ayrılmaz bir parçasıdır ve sıfır voltajlı anahtarlama (ZVS) elde etmek için rezonans indüktörü ve kapasitör ile uyum içinde çalışır. Geleneksel transformatörlerden farklı olarak LLC transformatörü, belirli kaçak endüktansı içerecek veya bunlarla işbirliği yapacak, yüksek anahtarlama frekanslarında verimli bir şekilde çalışacak ve termal ve elektriksel kararlılığı koruyacak şekilde dikkatlice tasarlanmalıdır.
LLC Tasarımında Transformatör Seçimi Neden Önemlidir?
Bir LLC dönüştürücüsündeki uyumsuz bir transformatör birkaç kritik soruna yol açabilir: verimsiz güç dönüşümü, artan termal stres, istenmeyen EMI emisyonları ve hatta sistemi dengesizleştiren rezonans uyumsuzlukları. Buna karşılık, iyi optimize edilmiş bir LLC transformatörü sistem verimliliğini 94%'nin üzerine çıkarabilir, sıcaklık artışını azaltabilir ve EMI filtrelemeyi basitleştirebilir. Kompakt, güvenilir ve verimli güç tasarımları için doğru transformatör şarttır.
Güç Seviyesi ve Yük Koşulları
Transformatör seçiminiz güç seviyesini tanımlamakla başlar. LLC dönüştürücüler için bu genellikle 200W ila 1000W arasında değişir. Bununla birlikte, pik yük, ortam sıcaklığı ve görev döngüsünü hesaba katmak önemlidir. Örneğin Trafopsu, 200W'tan 800W'a kadar daha geniş bir uygulama aralığını kapsayan 500W güç seviyeleri için optimize edilmiş LLC transformatörleri sağlar. Bunlar sunucu güç kaynaklarında, endüstriyel güç sistemlerinde ve hızlı şarj modüllerinde kullanım için idealdir.
Çalışma Frekansı ve Çekirdek Kaybı
LLC dönüştürücüler genellikle 70kHz ile 150kHz arasındaki anahtarlama frekanslarında çalışır. Transformatörün manyetik çekirdek malzemesi, yüksek verimlilik ve düşük ısı üretimi sağlamak için bu frekans aralığında düşük kayıplar sergilemelidir. DMR95 veya PC95 ferrit gibi malzemeler, yüksek frekanslardaki uygun manyetik özellikleri nedeniyle yaygın olarak kullanılır. Trafopsu, zorlu yük koşulları altında bile verimliliği korumak için bu tür düşük kayıplı malzemeleri transformatör tasarımlarına dahil eder.
Kaçak İndüktans Tasarımı ve Rezonans Eşleştirme
LLC tasarımlarında, transformatörün kaçak endüktansı istenmeyen bir yan ürün değil, rezonans tankının temel bir bileşenidir. Bu nedenle transformatör tasarımı, uygulamaya bağlı olarak tipik olarak 4 ila 10 mikrohenri arasında kontrollü ve tutarlı bir kaçak endüktans sağlamalıdır. Trafopsu, gerekli kaçak endüktansın yapının içine yerleştirildiği ve harici rezonans indüktörlerine olan ihtiyacı ortadan kaldıran entegre transformatör tasarımları sunar. Bu sadece bileşen sayısını ve PCB alanını azaltmakla kalmaz, aynı zamanda tüm güç sisteminin güvenilirliğini ve entegrasyon seviyesini de geliştirir.
Çekirdek Geometrisi ve Yapısal Seçenekler

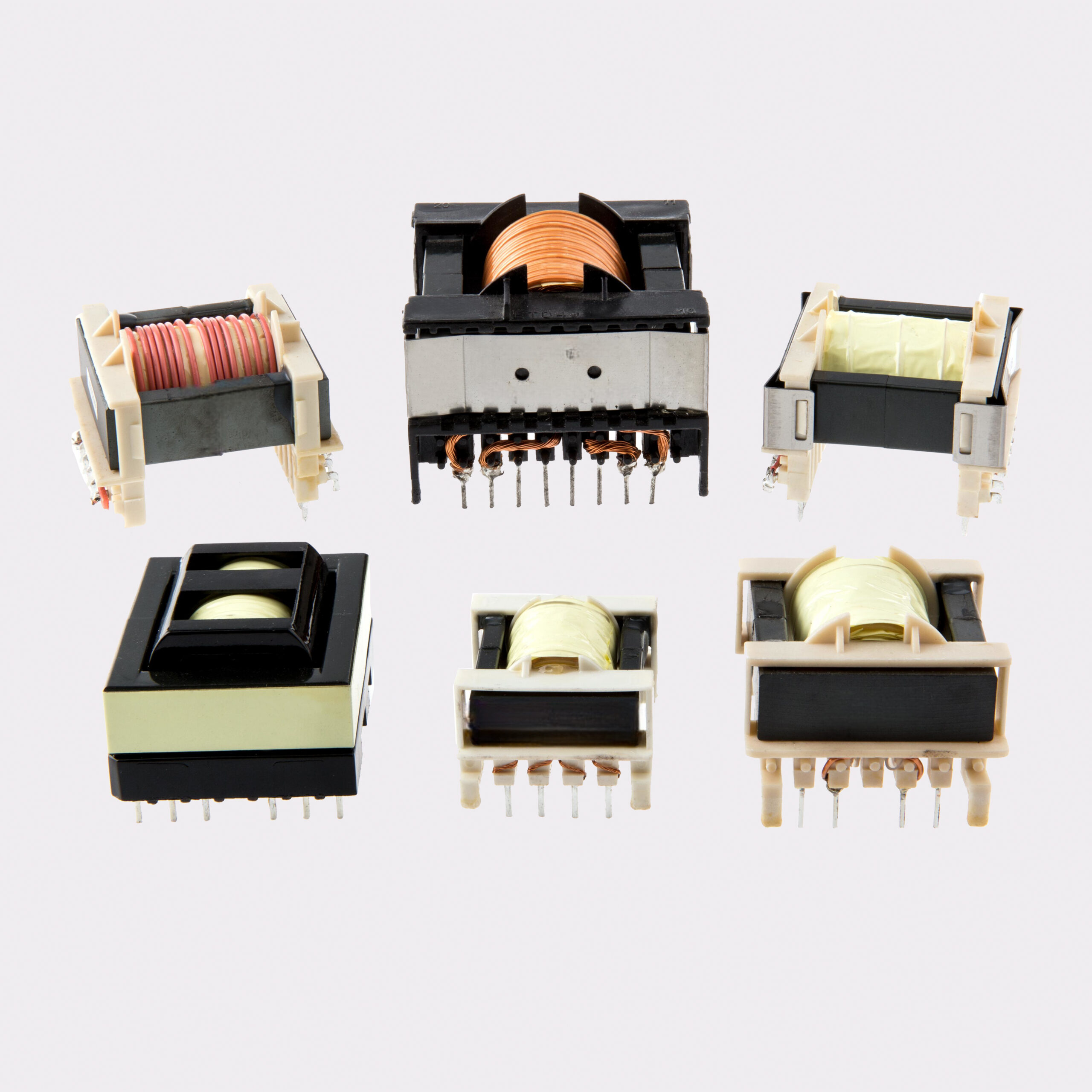

Çekirdek geometrisi, sızıntı özellikleri, termal davranış ve boyut dahil olmak üzere birçok transformatör parametresini etkiler. LLC transformatör uygulamalarında kullanılan en yaygın nüve türleri ETD49, PQ50 ve RM10'dur. Ultra kompakt ve yüksek yoğunluklu tasarımlar için düzlemsel nüveler ve özel ferrit şekilleri de kullanılmaktadır. Trafopsu, transformatör yapısını özel PCB düzeninize ve termal gereksinimlerinize göre uyarlamanıza olanak tanıyan hem standart hem de özelleştirilmiş çekirdek konfigürasyonları sunar.
Yüksek Güçlü Tasarımlarda Termal Yönetim
LLC transformatörleri genellikle yüksek akımlarla çalışır ve sistem kararlılığını korumak için ortaya çıkan ısıyı etkili bir şekilde dağıtmalıdır. Termal tasarım, tel ölçüsü, sarım yöntemi, nüve malzemesi ve genel yapıdan etkilenir. Trafopsu, çekirdek ve bakır kayıplarını en aza indirmek için sargı düzenlerini optimize eder ve yüksek kaliteli yalıtım malzemeleri kullanır, böylece kapalı veya fansız sistemlerde bile düşük sıcaklık artışı ve güvenilir uzun vadeli performans sağlar.
EMI Hususları ve Gürültü Azaltma
Yüksek frekanslarda çalışan transformatörler önemli elektromanyetik parazitlere yol açabilir. Dağıtılmış kapasitans optimizasyonu, çok katmanlı ekranlama ve sargı serpiştirme gibi dikkatli tasarım stratejileri bu etkilerin azaltılmasına yardımcı olur. Trafopsu, mükemmel EMI performansına sahip manyetik bileşenler sunmak için bu teknikleri uygulayarak sistem entegratörlerinin uluslararası EMC uyumluluk gereksinimlerini karşılamasına yardımcı olur.
Gerilim Değerleri ve Güvenlik Uyumluluğu
Bir LLC transformatörü seçerken, UL 60950, IEC 60950 ve EN 62368 gibi ilgili güvenlik ve yalıtım standartlarını karşıladığından emin olmak önemlidir. Trafopsu'nun manyetik bileşenleri, hem endüstriyel hem de tüketici sınıfı güç sistemleri için güçlendirilmiş yalıtım ve yeterli sürünme / boşluk mesafeleri sağlayarak küresel standartlara uygundur.
Sistem İhtiyaçlarını Karşılamak için Yapısal Konfigürasyonlar
Boyut kısıtlamaları, modülerlik veya termal gereksinimler gibi tasarım hedeflerinize bağlı olarak, LLC transformatörleri çeşitli yapısal formlarda uygulanabilir. Trafopsu, entegre rezonans endüktanslı tek çekirdekli transformatörler, transformatör ve endüktörü ayıran çift çekirdekli tertibatlar ve manyetik entegre düzlemsel çözümler dahil olmak üzere çeşitli formatları destekler. Her bir konfigürasyon, güç yoğunluğu, kaçak kontrolü ve üretilebilirlik açısından özel ihtiyaçlara hizmet eder.
Özel Tasarımlar için Mühendislik Desteği
Yüksek performanslı bir LLC transformatörü tasarlamak, simülasyon, malzeme seçimi, yapısal modelleme ve prototip testlerini içeren karmaşık bir süreçtir. Trafopsu, ürün geliştirmenin her aşamasında müşterilerine yardımcı olmak için tam teknik destek sağlar. Buna elektrik devresi eşleştirme, manyetik modelleme, termal simülasyonlar ve hızlı prototipleme de dahildir. Ekipleri ayrıca, ürününüzün pazara çıkış süresini hızlandırmaya yardımcı olmak için küresel güvenlik sertifikaları konusunda da yardım sunmaktadır.
LLC Transformatör Çözümleri için Neden Trafopsu'yu Seçmelisiniz?
Trafopsu, özellikle rezonans güç kaynağı uygulamaları için yüksek frekanslı manyetik bileşen çözümlerinde uzmanlaşmıştır. Geniş tecrübesi ile LLC transformatör tasarımıyla, modern güç elektroniğinin zorlu taleplerini karşılayan güvenilir ve uygun maliyetli çözümler sunar. Transformatörleri yüksek verimlilik, kontrol edilebilir kaçak endüktans, kompakt yapılar ve uluslararası güvenlik standartlarına uygunluk özelliklerine sahiptir.
İster standart bir bileşene ister tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, Trafopsu sistem performansını artıran, geliştirme süresini azaltan ve istikrarlı üretim kalitesi sağlayan transformatör tasarımları sağlayabilir.
adresindeki resmi web sitesini ziyaret ederek tüm manyetik çözüm yelpazesini keşfedebilir ve teknik danışmanlık talep edebilirsiniz. www.trafopsu.com.
Sonuç
Doğru seçimi yapmak LLC transformatör herhangi bir rezonans güç kaynağı tasarımının başarısı için çok önemlidir. Verimlilik ve termal performanstan EMI davranışına ve uzun vadeli güvenilirliğe kadar her şeyi etkiler. Güç seviyesi, frekans, kaçak endüktans, termal tasarım ve çekirdek geometrisini dikkatlice değerlendirerek hem işlevsel hem de düzenleyici gereksinimleri karşılayan bir transformatör seçebilirsiniz.
Uzman desteği ve yüksek kaliteli LLC transformatör çözümleri için, Trafopsu dünya çapında güç sistemi geliştiricileri için güvenilir bir ortak olarak öne çıkmaktadır. Derin teknik uzmanlıkları ve kaliteye olan bağlılıkları, yeni nesil güç kaynağı projenizi güvenle hayata geçirmenize yardımcı olabilir.
