LLC 공진 컨버터는 최신 전력 전자 제품, 특히 고효율 및 고전력 밀도 애플리케이션에서 가장 널리 채택된 토폴로지 중 하나가 되었습니다. 이 토폴로지의 중심에는 시스템 성능, 에너지 효율성 및 전자기 호환성에 직접적인 영향을 미치는 구성 요소인 LLC 트랜스포머가 있습니다. 서버, 산업용 시스템 또는 전기 자동차 충전기를 위한 전원 모듈을 설계할 때 장기적인 안정성과 최대 출력을 보장하려면 올바른 LLC 변압기를 선택하는 것이 중요합니다.
이 문서에서는 전원 공급 장치의 요구 사항을 충족하는 LLC 변압기를 선택하기 위한 필수 고려 사항을 다음과 같은 인사이트를 통해 안내합니다. Trafopsu, 공진 전력 시스템용 자기 부품 솔루션 전문 공급업체입니다.

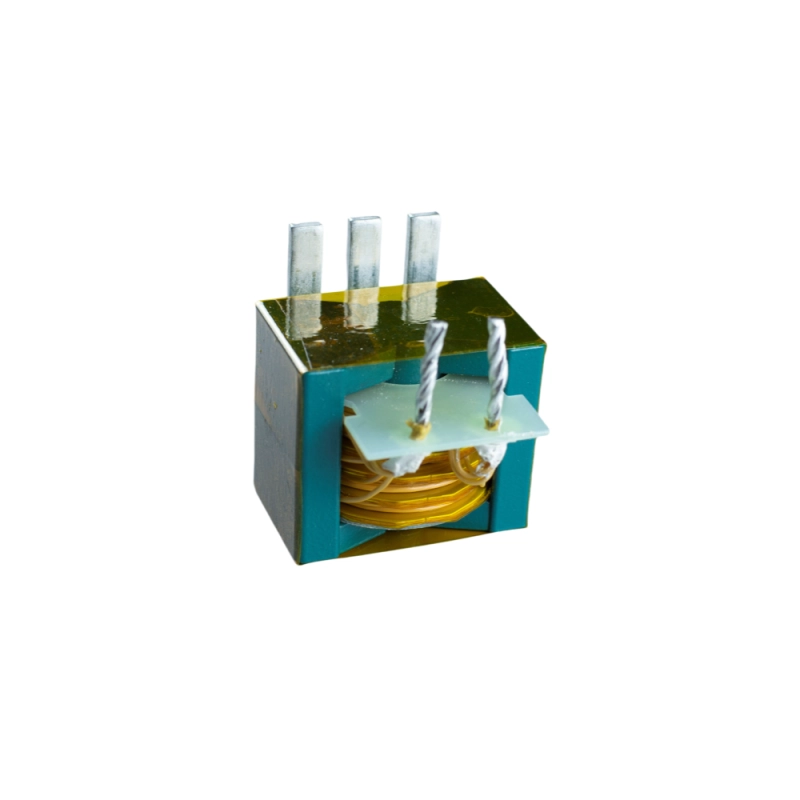

LLC 트랜스포머의 역할 이해
LLC 공진 컨버터에서 변압기는 단순히 에너지 절연 및 전송만 담당하는 것이 아닙니다. 공진 회로의 필수적인 부분이며 공진 인덕터 및 커패시터와 조화롭게 작동하여 제로 전압 스위칭(ZVS)을 달성합니다. 기존 변압기와 달리 LLC 변압기는 특정 누설 인덕턴스를 포함하거나 이와 협력하고 높은 스위칭 주파수에서 효율적으로 작동하며 열 및 전기적 안정성을 유지하도록 신중하게 설계해야 합니다.
LLC 설계에서 변압기 선택이 중요한 이유
LLC 컨버터의 변압기가 일치하지 않으면 비효율적인 전력 변환, 열 스트레스 증가, 원치 않는 EMI 방출, 심지어 시스템을 불안정하게 만드는 공진 불일치 등 몇 가지 중요한 문제가 발생할 수 있습니다. 반면에 잘 최적화된 LLC 변압기는 시스템 효율을 94% 이상으로 높이고 온도 상승을 줄이며 EMI 필터링을 간소화할 수 있습니다. 올바른 변압기는 컴팩트하고 안정적이며 효율적인 전력 설계에 필수적입니다.
전력 수준 및 부하 조건
변압기 선택은 전력 레벨을 정의하는 것부터 시작됩니다. LLC 컨버터의 경우 일반적으로 200W에서 1000W 범위입니다. 그러나 피크 부하, 주변 온도, 듀티 사이클을 고려하는 것이 중요합니다. 예를 들어, Trafopsu는 500W 전력 레벨에 최적화된 LLC 변압기를 제공하며 200W에서 최대 800W까지 더 넓은 애플리케이션 범위를 지원합니다. 서버 전원 공급 장치, 산업용 전원 시스템 및 고속 충전 모듈에 사용하기에 이상적입니다.
작동 주파수 및 코어 손실
LLC 컨버터는 일반적으로 70kHz에서 150kHz 사이의 스위칭 주파수에서 작동합니다. 변압기의 자기 코어 소재는 이 주파수 범위 내에서 낮은 손실을 보여야 높은 효율과 발열 감소를 보장할 수 있습니다. DMR95 또는 PC95 페라이트와 같은 소재는 고주파에서 유리한 자기 특성으로 인해 일반적으로 사용됩니다. Trafopsu는 이러한 저손실 소재를 변압기 설계에 통합하여 까다로운 부하 조건에서도 효율성을 유지합니다.
누설 인덕턴스 설계 및 공진 매칭
LLC 설계에서 변압기의 누설 인덕턴스는 원치 않는 부산물이 아니라 공진 탱크의 필수 구성 요소입니다. 따라서 변압기 설계는 애플리케이션에 따라 제어되고 일관된 누설 인덕턴스(일반적으로 4~10 마이크로헤리)를 제공해야 합니다. Trafopsu는 필요한 누설 인덕턴스가 구조 자체에 내장되어 있어 외부 공진 인덕터가 필요 없는 통합 변압기 설계를 제공합니다. 이는 부품 수와 PCB 공간을 줄일 뿐만 아니라 전체 전력 시스템의 신뢰성과 통합 수준을 향상시킵니다.
핵심 지오메트리 및 구조 옵션

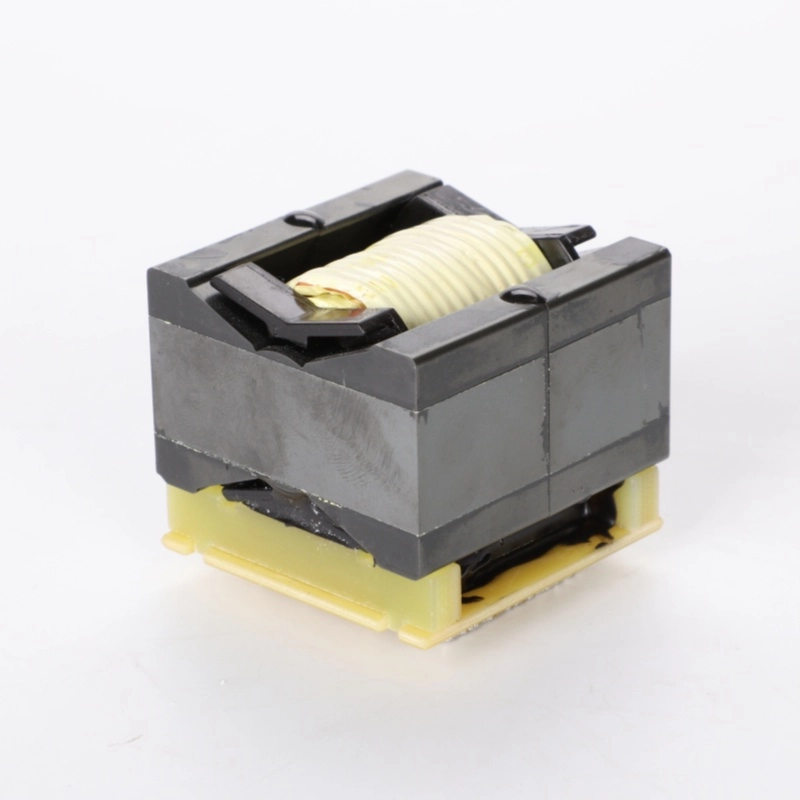

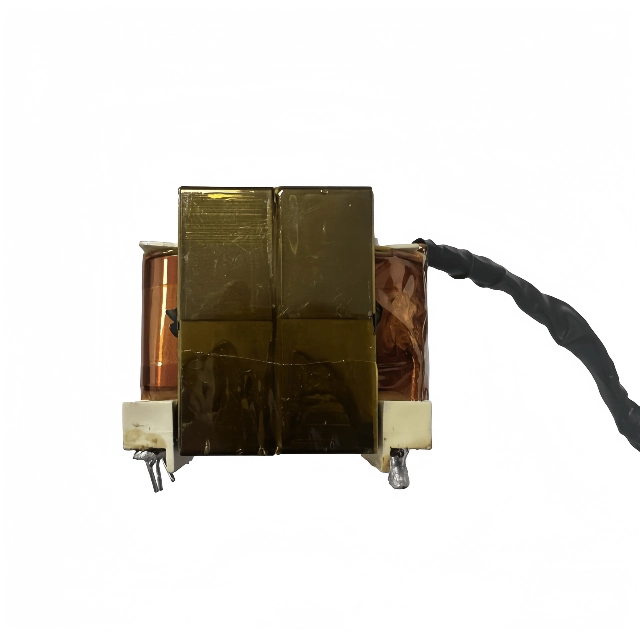

코어 형상은 누설 특성, 열 거동, 크기 등 많은 변압기 파라미터에 영향을 미칩니다. LLC 변압기 애플리케이션에 가장 일반적으로 사용되는 코어 유형은 ETD49, PQ50 및 RM10입니다. 초소형 및 고밀도 설계의 경우 평면 코어와 맞춤형 페라이트 형상도 사용됩니다. Trafopsu는 표준 및 맞춤형 코어 구성을 모두 제공하므로 특정 PCB 레이아웃 및 열 요구 사항에 맞게 변압기 구조를 조정할 수 있습니다.
고전력 설계의 열 관리
LLC 변압기는 종종 고전류를 처리하며 시스템 안정성을 유지하기 위해 발생하는 열을 효과적으로 방출해야 합니다. 열 설계는 전선 게이지, 권선 방식, 코어 재료 및 전체 구조의 영향을 받습니다. Trafopsu는 권선 레이아웃을 최적화하고 고품질 절연 재료를 사용하여 코어 및 구리 손실을 최소화함으로써 밀폐형 또는 팬리스 시스템에서도 낮은 온도 상승과 안정적인 장기 성능을 보장합니다.
EMI 고려 사항 및 노이즈 감소
고주파에서 작동하는 변압기는 상당한 전자기 간섭을 일으킬 수 있습니다. 분산 커패시턴스 최적화, 다층 차폐, 권선 인터리빙과 같은 신중한 설계 전략은 이러한 영향을 완화하는 데 도움이 됩니다. Trafopsu는 이러한 기술을 구현하여 우수한 EMI 성능을 갖춘 자기 부품을 제공함으로써 시스템 통합업체가 국제 EMC 규정 준수 요건을 충족할 수 있도록 지원합니다.
전압 등급 및 안전 규정 준수
LLC 변압기를 선택할 때는 UL 60950, IEC 60950 및 EN 62368과 같은 관련 안전 및 절연 표준을 충족하는지 확인하는 것이 중요합니다. Trafopsu의 자기 부품은 글로벌 표준을 준수하여 산업용 및 소비자 등급 전력 시스템 모두에 대해 강화된 절연과 충분한 연면거리/간극 거리를 제공합니다.
시스템 요구 사항을 충족하는 구조적 구성
크기 제약, 모듈성 또는 열 요구 사항과 같은 설계 목표에 따라 여러 가지 구조적 형태로 변압기를 구현할 수 있습니다. Trafopsu는 공진 인덕턴스가 통합된 단일 코어 변압기, 변압기와 인덕터를 분리하는 듀얼 코어 어셈블리, 자기 통합형 평면 솔루션 등 다양한 형식을 지원합니다. 각 구성은 전력 밀도, 누설 제어 및 제조 가능성 측면에서 특정 요구 사항을 충족합니다.
맞춤형 설계를 위한 엔지니어링 지원
고성능 LLC 변압기를 설계하는 것은 시뮬레이션, 재료 선택, 구조 모델링 및 프로토타입 테스트가 포함된 복잡한 과정입니다. Trafopsu는 제품 개발의 모든 단계에서 고객을 지원하기 위해 완벽한 기술 지원을 제공합니다. 여기에는 전기 회로 정합, 자기 모델링, 열 시뮬레이션, 빠른 프로토타이핑이 포함됩니다. 또한 글로벌 안전 인증에 대한 지원도 제공하여 제품의 출시 기간을 단축할 수 있도록 도와줍니다.
LLC 변압기 솔루션에 Trafopsu를 선택해야 하는 이유
Trafopsu는 특히 공진 전원 공급 장치 애플리케이션을 위한 고주파 자기 부품 솔루션을 전문으로 합니다. 광범위한 경험을 바탕으로 LLC 변압기 설계를 통해 최신 전력 전자 장치의 엄격한 요구 사항을 충족하는 안정적이고 비용 효율적인 솔루션을 제공합니다. 이 변압기는 고효율, 제어 가능한 누설 인덕턴스, 컴팩트한 구조, 국제 안전 표준 준수를 특징으로 합니다.
표준 구성 요소가 필요하든 완전 맞춤형 솔루션이 필요하든, Trafopsu는 시스템 성능을 개선하고 개발 시간을 단축하며 안정적인 생산 품질을 보장하는 변압기 설계를 제공할 수 있습니다.
다음 공식 웹사이트를 방문하여 다양한 마그네틱 솔루션을 살펴보고 기술 상담을 요청할 수 있습니다. www.trafopsu.com.
결론
올바른 선택 LLC 변압기 는 공진 전원 공급 장치 설계의 성공에 매우 중요합니다. 효율성 및 열 성능부터 EMI 동작 및 장기적인 신뢰성에 이르기까지 모든 것에 영향을 미칩니다. 전력 레벨, 주파수, 누설 인덕턴스, 열 설계 및 코어 형상을 신중하게 고려하면 기능 및 규제 요구 사항을 모두 충족하는 변압기를 선택할 수 있습니다.
전문가 지원 및 고품질 LLC 변압기 솔루션을 제공합니다, Trafopsu 는 전 세계 전력 시스템 개발자들이 신뢰할 수 있는 파트너로 인정받고 있습니다. 깊이 있는 기술 전문성과 품질에 대한 헌신으로 차세대 전원 공급 장치 프로젝트를 자신 있게 실현할 수 있습니다.
