Le convertisseur résonant LLC est devenu l'une des topologies les plus largement adoptées dans l'électronique de puissance moderne, en particulier dans les applications à haut rendement et à haute densité de puissance. Au cœur de cette topologie se trouve le transformateur LLC, un composant qui a un impact direct sur les performances du système, l'efficacité énergétique et la compatibilité électromagnétique. Que vous conceviez un module d'alimentation pour des serveurs, des systèmes industriels ou des chargeurs de véhicules électriques, le choix du bon transformateur LLC est essentiel pour garantir une fiabilité à long terme et un rendement maximal.

Cet article vous guidera à travers les considérations essentielles pour choisir un transformateur LLC qui réponde aux exigences de votre alimentation électrique, avec l'aide de Trafopsu, un fournisseur professionnel de solutions de composants magnétiques pour les systèmes de puissance résonnante.

Comprendre le rôle des transformateurs LLC

Dans un convertisseur résonant LLC, le transformateur n'est pas seulement responsable de l'isolation et du transfert de l'énergie. Il fait partie intégrante du circuit résonant et travaille en harmonie avec l'inducteur et le condensateur résonants pour obtenir une commutation à tension nulle (ZVS). Contrairement aux transformateurs traditionnels, le transformateur LLC doit être soigneusement conçu pour inclure ou coopérer avec une inductance de fuite spécifique, fonctionner efficacement à des fréquences de commutation élevées et maintenir une stabilité thermique et électrique.

Pourquoi le choix du transformateur est important dans la conception des systèmes LLC

Un transformateur mal adapté dans un convertisseur LLC peut entraîner plusieurs problèmes critiques : une conversion de puissance inefficace, une contrainte thermique accrue, des émissions EMI indésirables et même des désadaptations résonantes qui déstabilisent le système. En revanche, un transformateur LLC bien optimisé peut augmenter l'efficacité du système au-delà de 94%, réduire l'échauffement et simplifier le filtrage des interférences électromagnétiques. Le bon transformateur est essentiel pour des conceptions de puissance compactes, fiables et efficaces.

Niveau de puissance et conditions de charge

Le choix du transformateur commence par la définition du niveau de puissance. Pour les convertisseurs LLC, ce niveau est généralement compris entre 200W et 1000W. Cependant, il est important de tenir compte de la charge de pointe, de la température ambiante et du cycle de travail. Par exemple, Trafopsu propose des transformateurs LLC optimisés pour des niveaux de puissance de 500 W, couvrant une gamme d'applications plus large allant de 200 W à 800 W. Ces transformateurs sont idéaux pour l'alimentation des serveurs. Ces transformateurs sont idéaux pour les alimentations de serveurs, les systèmes d'alimentation industriels et les modules de charge rapide.

Fréquence de fonctionnement et perte de noyau

Les convertisseurs LLC fonctionnent généralement à des fréquences de commutation comprises entre 70 et 150 kHz. Le matériau du noyau magnétique du transformateur doit présenter de faibles pertes dans cette gamme de fréquences afin de garantir un rendement élevé et de réduire la production de chaleur. Des matériaux tels que les ferrites DMR95 ou PC95 sont couramment utilisés pour leurs caractéristiques magnétiques favorables à haute fréquence. Trafopsu incorpore ces matériaux à faibles pertes dans la conception de ses transformateurs afin de maintenir l'efficacité même dans des conditions de charge exigeantes.

Conception de l'inductance de fuite et adaptation de la résonance

Dans les conceptions LLC, l'inductance de fuite du transformateur n'est pas un sous-produit indésirable mais un composant essentiel du réservoir résonant. Par conséquent, la conception du transformateur doit fournir une inductance de fuite contrôlée et cohérente - typiquement entre 4 et 10 microhenries - en fonction de l'application. Trafopsu propose des modèles de transformateurs intégrés où l'inductance de fuite requise est intégrée dans la structure elle-même, ce qui élimine le besoin d'inductances résonnantes externes. Cela permet non seulement de réduire le nombre de composants et l'espace sur le circuit imprimé, mais aussi d'améliorer la fiabilité et le niveau d'intégration de l'ensemble du système d'alimentation.

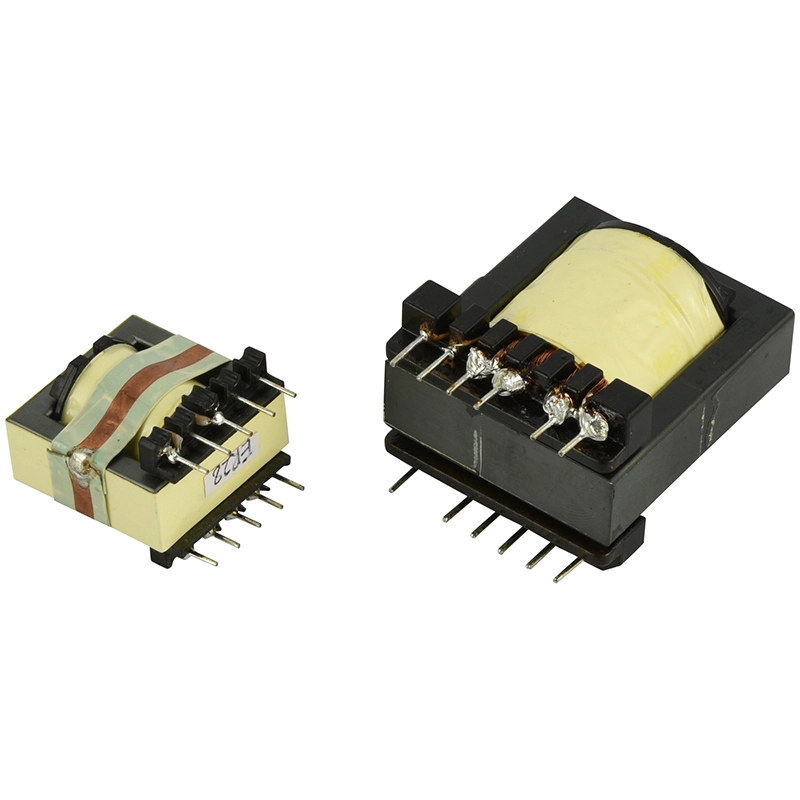

Géométrie de base et options structurelles

La géométrie du noyau affecte de nombreux paramètres du transformateur, notamment les caractéristiques de fuite, le comportement thermique et la taille. Les types de noyaux les plus courants utilisés dans les applications de transformateurs LLC sont ETD49, PQ50 et RM10. Pour les conceptions ultra-compactes et à haute densité, des noyaux planaires et des formes de ferrite personnalisées sont également utilisés. Trafopsu propose des configurations de noyaux standard et personnalisées, ce qui vous permet d'adapter la structure du transformateur à votre circuit imprimé spécifique et à vos exigences thermiques.

Gestion thermique dans les conceptions de haute puissance

Les transformateurs LLC gèrent souvent des courants élevés et doivent dissiper efficacement la chaleur qui en résulte pour maintenir la stabilité du système. La conception thermique est influencée par le calibre des fils, la méthode d'enroulement, le matériau du noyau et la structure globale. Trafopsu optimise la disposition des enroulements et utilise des matériaux d'isolation de haute qualité pour minimiser les pertes de noyau et de cuivre, ce qui garantit une faible élévation de température et des performances fiables à long terme, même dans les systèmes fermés ou sans ventilateur.

Considérations sur les interférences électromagnétiques et la réduction du bruit

Les transformateurs fonctionnant à des fréquences élevées peuvent introduire des interférences électromagnétiques significatives. Des stratégies de conception soigneuses telles que l'optimisation de la capacité distribuée, le blindage multicouche et l'entrelacement des enroulements permettent d'atténuer ces effets. Trafopsu met en œuvre ces techniques pour fournir des composants magnétiques avec d'excellentes performances EMI, aidant ainsi les intégrateurs de systèmes à répondre aux exigences internationales de conformité EMC.

Valeurs nominales de tension et conformité aux normes de sécurité

Lors du choix d'un transformateur LLC, il est important de s'assurer qu'il répond aux normes de sécurité et d'isolation pertinentes, telles que UL 60950, IEC 60950 et EN 62368. Les composants magnétiques de Trafopsu sont conformes aux normes internationales et offrent une isolation renforcée et des distances de fuite et de dégagement suffisantes pour les systèmes d'alimentation industriels et grand public.

Configurations structurelles pour répondre aux besoins du système

En fonction de vos objectifs de conception, tels que les contraintes de taille, la modularité ou les exigences thermiques, les transformateurs CLL peuvent être mis en œuvre sous plusieurs formes structurelles. Trafopsu prend en charge différents formats, notamment les transformateurs à noyau unique avec inductance résonnante intégrée, les assemblages à double noyau séparant le transformateur et l'inductance, et les solutions planaires intégrées magnétiques. Chaque configuration répond à des besoins spécifiques en termes de densité de puissance, de contrôle des fuites et de fabricabilité.

Soutien technique pour les conceptions personnalisées

La conception d'un transformateur LLC à haute performance est un processus complexe impliquant la simulation, la sélection des matériaux, la modélisation structurelle et les essais de prototypes. Trafopsu fournit une assistance technique complète pour aider les clients à chaque étape du développement du produit. Cela comprend l'adaptation des circuits électriques, la modélisation magnétique, les simulations thermiques et le prototypage rapide. L'équipe de Trafopsu propose également une assistance pour les certifications de sécurité mondiales afin d'accélérer la mise sur le marché de votre produit.

Pourquoi choisir Trafopsu pour les solutions de transformateurs LLC ?

Trafopsu est spécialisée dans les solutions de composants magnétiques haute fréquence, en particulier pour les applications d'alimentation résonante. Grâce à sa grande expérience dans les domaines suivants Transformateur LLC Ils offrent des solutions fiables et rentables qui répondent aux exigences rigoureuses de l'électronique de puissance moderne. Leurs transformateurs se caractérisent par un rendement élevé, une inductance de fuite contrôlable, des structures compactes et la conformité aux normes de sécurité internationales.

Que vous ayez besoin d'un composant standard ou d'une solution entièrement personnalisée, Trafopsu peut vous proposer des modèles de transformateurs qui améliorent les performances du système, réduisent le temps de développement et garantissent une qualité de production stable.

Vous pouvez découvrir leur gamme complète de solutions magnétiques et demander une consultation technique en visitant leur site web officiel à l'adresse suivante www.trafopsu.com.

Conclusion

Choisir le bon Transformateur LLC est cruciale pour le succès de toute conception d'alimentation résonante. Il a un impact sur tout, du rendement et des performances thermiques au comportement EMI et à la fiabilité à long terme. En examinant attentivement le niveau de puissance, la fréquence, l'inductance de fuite, la conception thermique et la géométrie du noyau, vous pouvez sélectionner un transformateur qui répond aux exigences fonctionnelles et réglementaires.

Pour une assistance experte et des solutions de transformateurs LLC de haute qualité, Trafopsu se distingue comme un partenaire de confiance pour les développeurs de systèmes d'alimentation dans le monde entier. Son expertise technique approfondie et son engagement en faveur de la qualité peuvent vous aider à donner vie à votre projet d'alimentation électrique de nouvelle génération en toute confiance.
